ICS系列電子皮帶秤
概述：
ICS系列電子皮帶秤主要由稱重部分、測速部分、積算部分、通訊部分四大部分組成。
稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號，測速傳感器檢測皮帶的運行信號，積算器將接收到的重量信號和速度信號，進行放大、濾波、A/D轉換后送入CPU進行積分運算。然后將物料的瞬時流量和累計重量在面板上顯示出來，積算器具有可選的聯網、通訊、打印、DCS聯機等功能。

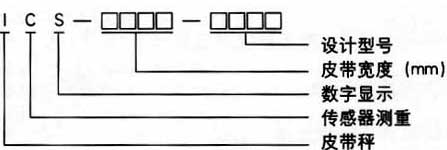

型號與含義：
產品采用標準：
國家制造標準：GB/T7721-1995
國家檢定規程：JJG/195-2002
|
型號 |
14A |
17A |
17B |
20A |
20B |
|
稱重顯示器 |
一臺 |
一臺 |
一臺 |
一臺 |
一臺 |
|
稱重傳感器 |
四只 |
兩只 |
兩只 |
一只 |
一只 |
|
速度傳感器 |
一只 |
一只 |
一只 |
一只 |
一只 |
|
壓力杠桿 |
懸浮式 |
雙桿式 |
單桿式 |
雙桿式 |
單桿式 |
|
計量托輥 |
四組 |
四組 |
兩組 |
兩組 |
一組 |
|
耳軸 |
無 |
四只 |
兩只 |
四只 |
兩只 |
|
效驗精度 |
0.125% |
0.25% |
0.50% |
0.50% |
1.0% |
|
備注 |
內部結算 |
內部結算 |
內部結算 |
工藝管理 |
短距離 |

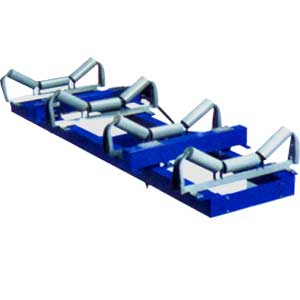

（ICS—14型電子皮帶秤）
功能特點
★ 秤架上放置四組托輥，為全懸浮式結構。無耳軸支點和可移動件。兩個橫梁上吊有四只拉式稱重傳感器。以便物料通過秤架使之受力；
★ 該秤主要用于需要進行貿易結算且輸送機傾角較小的場合。
|
帶寬 |
650 |
800 |
1000 |
1200 |
1400 |
≤1400 |
|
A |
720 |
920 |
1150 |
1400 |
1600 |
|
|
B |
870 |
1070 |
1300 |
1550 |
1750 |
|
|
C |
920 |
1120 |
1350 |
1600 |
1800 |
|
|
D |
托輥間距 |
|
ICS-14型電子皮帶秤
