ICS系列電子皮帶秤
概述：
ICS系列電子皮帶秤主要由稱重部分、測速部分、積算部分、通訊部分四大部分組成。
稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號，測速傳感器檢測皮帶的運行信號，積算器將接收到的重量信號和速度信號，進行放大、濾波、A/D轉換后送入CPU進行積分運算。然后將物料的瞬時流量和累計重量在面板上顯示出來，積算器具有可選的聯網、通訊、打印、DCS聯機等功能。

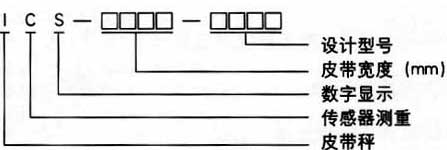

型號與含義：
產品采用標準：
國家制造標準：GB/T7721-1995
國家檢定規程：JJG/195-2002
|
型號 |
14A |
17A |
17B |
20A |
20B |
|
稱重顯示器 |
一臺 |
一臺 |
一臺 |
一臺 |
一臺 |
|
稱重傳感器 |
四只 |
兩只 |
兩只 |
一只 |
一只 |
|
速度傳感器 |
一只 |
一只 |
一只 |
一只 |
一只 |
|
壓力杠桿 |
懸浮式 |
雙桿式 |
單桿式 |
雙桿式 |
單桿式 |
|
計量托輥 |
四組 |
四組 |
兩組 |
兩組 |
一組 |
|
耳軸 |
無 |
四只 |
兩只 |
四只 |
兩只 |
|
效驗精度 |
0.125% |
0.25% |
0.50% |
0.50% |
1.0% |
|
備注 |
內部結算 |
內部結算 |
內部結算 |
工藝管理 |
短距離 |
功能特點：
★ 結構簡單，力傳遞環節少，安裝簡捷方便；
★ 獨特的矩形杠桿，剛性好，無形變；
★ 無摩擦橡膠耳軸支承。防腐蝕。防潮，抗振動
★ 抗側向力、抗水平分力，有效地減少了皮帶跑偏和落料偏移對系統精度的影響；
★ 兩個稱重傳感器受偏載影響小、平穩、精度高；
★ 17A型稱重區域廣、四組托輥使皮帶對稱重的影響力最��；
★ 17B型雙托輥，稱重區為17A的1／2，適用于給料距離較短的皮帶輸送機。
技術參數：
|
|
17A型 |
17B型 |
|
稱重范圍 |
0.5—6000t/h |
0.5---4000t/h |
|
皮帶寬度 |
500---2200mm |
400---2200mm |
|
皮帶速度 |
0.05---4m/s |
0.05---4m/s |
|
稱重區標準長度 |
4800mm |
2400mm(可根據托輥間距改變) |
|
皮帶輸送機傾角 |
≤180 |
|
計量精度 |
±0.25% |
±0.5% |

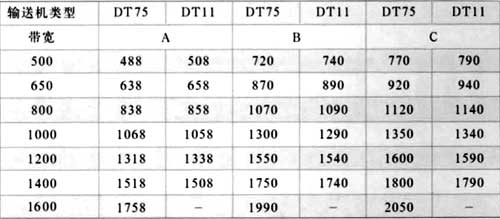

外形及安裝尺寸：
|

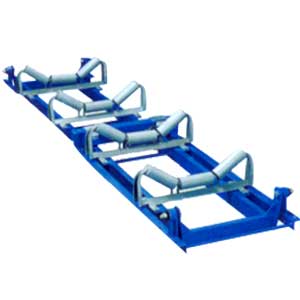

ICS-17A型電子皮帶秤
