ICS系列電子皮帶秤
概述：
ICS系列電子皮帶秤主要由稱重部分、測速部分、積算部分、通訊部分四大部分組成。
稱重橋架橫梁中的稱重傳感器檢測皮帶上物料的重量信號，測速傳感器檢測皮帶的運行信號，積算器將接收到的重量信號和速度信號，進行放大、濾波、A/D轉換后送入CPU進行積分運算。然后將物料的瞬時流量和累計重量在面板上顯示出來，積算器具有可選的聯網、通訊、打印、DCS聯機等功能。

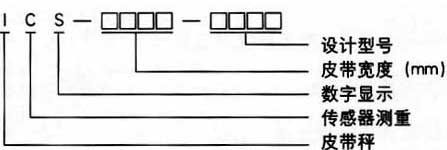

型號與含義：
產品采用標準：
國家制造標準：GB/T7721-1995
國家檢定規程：JJG/195-2002
|
型號 |
14A |
17A |
17B |
20A |
20B |
|
稱重顯示器 |
一臺 |
一臺 |
一臺 |
一臺 |
一臺 |
|
稱重傳感器 |
四只 |
兩只 |
兩只 |
一只 |
一只 |
|
速度傳感器 |
一只 |
一只 |
一只 |
一只 |
一只 |
|
壓力杠桿 |
懸浮式 |
雙桿式 |
單桿式 |
雙桿式 |
單桿式 |
|
計量托輥 |
四組 |
四組 |
兩組 |
兩組 |
一組 |
|
耳軸 |
無 |
四只 |
兩只 |
四只 |
兩只 |
|
效驗精度 |
0.125% |
0.25% |
0.50% |
0.50% |
1.0% |
|
備注 |
內部結算 |
內部結算 |
內部結算 |
工藝管理 |
短距離 |
ICS—20A/20B型電子皮帶秤
功能特點
★ 結構簡單，力傳遞環節少，安裝簡捷方便；
★ 獨特的矩形杠桿，剛性好，無形變；
★ 無摩擦橡膠耳軸支承。防腐蝕、防潮、抗振動；
★ 抗側向力、抗水平分力，有效地減少了皮帶秤跑偏和落料偏移對系統精度的影響；
★ 稱重傳感器為拉式，調整方便、靈活、可靠、精度高。
技術參數：
|
|
20A型 |
20B型 |
|
稱重范圍 |
1—400t/h |
1--4000t/h |
|
皮帶寬度 |
500---2200mm |
400---2200mm |
|
皮帶速度 |
0.1--4m/s |
0.05---4m/s |
|
稱重區標準長度 |
2400mm(根據托輥間距改變) |
300—1200mm |
|
皮帶輸送機傾角 |
≤180（正常） |
≤160 |

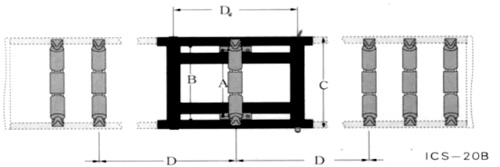

外型及安裝尺寸：
ICS-20B型電子皮帶秤
